Tinklo kabelių testeris

Tinklo kabelių testeris.

Ypatybės:

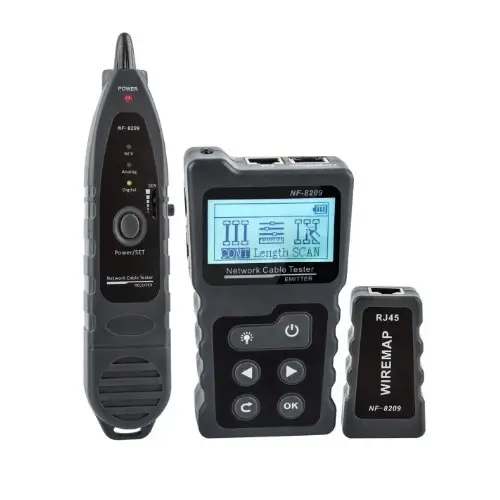

• Tai naujos kartos testavimo prietaisas, apimantis analoginius, skaitmeninius ir PoE (Power over Ethernet) veikimo režimus. Susideda iš siųstuvo, imtuvo ir nuotolinio valdiklio.
• Įmontuotas LED pašvietimas siųstuve ir imtuve palengvina darbą esant silpnam apšvietimui.
• STP, UTP kabelių testavimas: kabelio ilgio nustatymas; tikslus atstumo iki defekto nustatymas.
• Skirtas naudoti su IEEE 802.3af /at ir nestandartiniais PoE įrenginiais.
• Imtuve įmontuotas AC/DC įtampos matuoklis.

Funkcijos:

• Kabelio vientisumo skenavimas: nustato visus trumpus jungimus, atvirus ar susikertančius laidus abiejuose galuose, grafiškai pateikiami rezultatai.
• Kabelio ilgio nustatymas: išmatuoja kabelio/poros ilgį, diapazonas: 2,5 m ~ 200 m.
• PoE testavimas: PoE tipo, įtampos, maitinimo šaltinio poliškumo, maitinimo režimo rodikliai.
• Flash funkcija – pagal prijungto kabelio dažnį nustato tinkamo tinklo prievadą (testerio ir šakotuvo/maršrutizatoriaus prievado lempučių mirksėjimu). Ekrane pateikiami tinklo greičio ir protokolo rodikliai.

Techniniai duomenys:

• Testuojami kabeliai: (CAT5e/CAT6a/CAT6 kategorijų) STP, UTP.
• Maitinimas: baterija 6R22, 9V (nepridedama) ir AAA baterijos x3 (nepridedamos).
• Maks. testuojamo kabelio ilgis: 600m.
• Laido ilgio nustatymo diapazonas: 2,5 m ~ 200m.
• Laido ilgio nustatymo tikslumas: +/- 1.6m.
• Skenavimo dažnis: 130KHz.
• Skenavimo maks. signalo įtampa: 9 +/- 1V p-p.
• Gedimo lokacija: taip.
• Analoginio/skaitmeninio signalo skenavimas: taip.
• PoE testavimo diapazonas: DC 5-60V standartinis/nestandartinis PoE šakotuvas.
• PoE įtampos rodiklis: taip.
• PSE tipas: standartinis: IEEE802.3af/IEEE802.3at; nestandartinis.
• Įtampos apsauga: DC 48V 5mA.
• LCD ekranas: 128x64 taškų matrica su pašvietimu.
• Maks. darbinė siųstuvo srovė: <150mA.
• Reguliuojamas jautrumas: taip.
• AC įtampos rodiklis: taip.
• Maks. darbinė imtuvo srovė: <100mA.
• Nuotolinio valdiklio lizdas: RJ45.
• Matmenys:
• Siųstuvo: 125mmx68mmx28mm.
• Imtuvo: 210mmx43mmx27mm.
• Nuotolinio įrenginio: 65mmx37mmx23mm.

Komplektacija:

• Siųstuvas.
• Imtuvas.
• Nuotolinis įrenginys.
• Naudojimosi instrukcija ir garantinis talonas.
• Kabelių adapterių rinkinys.
• Ausinės.
• Krepšelis su užtrauktuku.
